热缩电缆修补片-XRSW

目录导航

一、产品介绍及用途：

热缩电缆修补片是非气压维护用纵包式普通型热缩套管的通俗名称。也称为电缆包覆片、拉链式热缩管。产品内涂热熔胶，具有施工简单及良好的绝缘、密封、防潮、抗冲击和耐磨性能。.主要用于快速修复1∽35Kv电缆外护套层破损、低压电缆中间连接的外护套、帽式光缆接头盒进出缆孔的二次密封，及其它需要防腐、防潮、机械防护的工作环境。

1、用于电力电缆外护套破损的修补：修补片能简单而又迅速地将受损之1～35KV电缆外护套密封并绝缘。施工简单，尺寸选择性范围广，各种场合均适用。

2、用于低压电缆制作分支的保护：俗称“低压电缆T接头”，在不切断电缆的情况下做出电缆分支和线路引出，本类应用，在中铁一局大丽铁路项目、中俄铁路项目中，隧道照明线路使用。

3、海上平台及船用电缆修复，能克服恶劣环境：电缆修补主材为辐照交联聚乙烯护套料，有较好的耐酸碱盐腐蚀及优异的力学性能，在船用、海上平台及集装箱码头获得使用。

4、用于低压电缆中间连接的外护套：当地下电缆沟空间狭小时，本产品可作为电缆中间连接的外护套使用，其“拉链式”的特型，利于施工操作，减少土方开挖。

5、用于电缆的入地防水保护：电力和通信电缆入地是城市化建设的趋势，本产品目前大量用于电力入地工程的入管保护。

6、帽式光缆接头盒，进出缆孔的二次密封：本产品可应用于帽式光缆接头盒二次密封，也常用于光缆外护套破损修复。

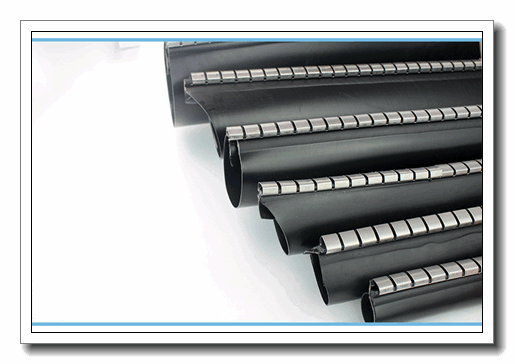

拉链式热缩管

热缩电缆修补片

二、产品的性能特点：

收缩比率：2∶1

工作温度：－55℃～ 110℃

完全收缩温度：120℃

环保标准：RoHs

标准颜色：黑

三、产品的技术参数：

项目	测试方法	典型数据
拉伸强度	ISO 37	≥15MPa
断裂伸长率	ISO 37	≥350%
老化后拉伸强度（150℃, 168hrs.）	ISO 37	≥13M Pa
老化后断裂伸长率（150℃, 168hrs.）	ISO 37	≥300%
密度	ASTM D 792	1.05±0.05g/cm
纵向收缩率	UL 224	0 ～ -10%
体积电阻率	IEC 93	≥10¹³ Ω.cm
铜稳定性	ASTM D 2671	通过
吸水率	ISO 62	<0.2%
低温脆性	ASTM D 2671	未裂
热熔胶性能能
吸水率	ISO 62	≤0.2%
软化点	ASTM E 28	95±5℃
剥离强度 (PE)	DIN 30672	80N/25mm
抗菌性	ISO 846	通过

四、产品的规格参数：

型号规格	收缩前内径	收缩后内径	常规长度	适用电缆外径
XRSW 22/6-500	22	6	500	7～15
XRSW 36/10-500	36	10	500	12～20
XRSW 50/15-600	50	15	600	20～40
XRSW 60/18-700	60	18	700	30～50
XRSW 70/22-800	70	22	800	35～60
XRSW 80/25-900	80	25	900	40～70
XRSW 100/30-900	100	30	900	50～90
XRSW 135/35-900	135	38	900	60～120
XRSW 164/45-900	164	45	900	80～150
XRSW 185/55-900	185	55	900	90～170
XRSW 200/60-900	200	60	900	100～180
XRSW 220/65-900	220	65	900	120～210
